Gestión del color en fotografía 3

Vamos a ver en esta tercera entrega:

1. Calibración y perfilado de monitores

2. Perfilado de una cámara digital

3. Módulo de gestión de color, espacios de trabajo y equipos

4. ¿Qué hace el CMM?

Calibración y perfilado de monitores

Antes de embarcarnos en la creación de un perfil ICC para un monitor me gustaría diferenciar los dos conceptos de calibración y perfilado. En el mundo amateur y también en muchas partes del mundo profesional, estos dos términos se utilizan como sinónimos, y no lo son. Para nada.
En realidad son dos procesos completamente diferentes, y cuando se describe el ajuste y medición de una pantalla, el primer paso es la calibración y luego la elaboración de perfiles.
En fotografía e impresión digital, la calibración significa llevar un dispositivo, tal como un monitor o una impresora, a un estado operativo repetible, normalmente con la expectativa de que mantendrá ese estado durante días o meses antes de tener que ser recalibrado.
Por ejemplo, una empresa que fabrica pantallas planas de plasma o de pantalla plana LCD establecerá generalmente todas las unidades individuales de un modelo determinado con un determinado estándar calibrado, con la configuración de claridad, contraste y color establecida en puntos de inicio específicos. Las pantallas LCD de computadora se envían a los usuarios de una manera similar, con el ajuste de nivel de brillo, contraste o color ajustado en los niveles específicos predeterminados.
A partir de ahí, se puede calibrar un monitor con mayor precisión utilizando diversas herramientas de software o hardware. También ten en cuenta que el entorno en el que tu monitor está siendo calibrado también juega un papel importante en la forma en que se verá su imagen. La luz exterior que entra por las ventanas, la iluminación interior, e incluso el color de las paredes y el techo en el espacio donde usted trabaja influirán en la apariencia general de su pantalla. Algunos dispositivos de hardware permiten tomar mediciones de luz ambiental, lo que puede ser útil para ajustar correcciones.
Después de calibrar el monitor, puede crear e instalar un perfil ICC para que las relaciones sean más precisas en la pantalla. Para ayudarte a entender lo que hace un perfil de monitor, piensa que es como una curva de ajuste de Photoshop que se aplica y “corrige” las imágenes que ve en la pantalla. En las máquinas que ejecutan Windows XP, Windows Vista o Macintosh OSX, puedes elegir entre los perfiles de monitor predefinidos, o puedes crear los tuyos propios.
Aunque puedes crear perfiles de monitor con sólo software, como el Asistente de calibración de pantalla de Apple incorporado en sus sistemas OSX, recomiendo usar un dispositivo de hardware para el perfil de monitores. Hay muchos en el mercado, y algunos de los más populares los encontrarás en los productos relacionados en el lado izquierdo de este artículo.
Cualquier persona que utiliza una herramienta como el Calibrador i1 Basic pro o el Calibrador X-Rite i1 Display pro, en primer lugar realizará una calibración de su monitor antes de que comience la elaboración de perfiles. Durante la calibración, los parámetros técnicos se establecen de tal manera que se aseguran ciertas condiciones de entorno, por lo que se restablece el estado fabrica en el que se encontraba por primera vez, anulando los ajustes realizados hasta la fecha (por ejemplo, oscurecimiento de la pantalla para ver un DVD o un juego de ordenador).
A continuación, se realizan ajustes en la ventana del menú en función del modelo de pantalla, por ejemplo, el ajuste de la luminancia o la temperatura de color. Las PC con Windows se operan normalmente con una gama de 2,2 y una temperatura de color de 6500 K. El ajuste de estas condiciones de entorno en el monitor del ordenador, incluyendo las mediciones necesarias con el colorímetro, se llama el proceso de calibración.
Cuando se calibra un monitor, se intentan recuperar propiedades predefinidas tales como la temperatura de color.
Es sólo después de realizar la calibración,  cuando se genera el perfil del monitor, ese proceso se desarrolla aproximadamente de la siguiente manera:
Se monta un sensor en la pantalla, que está conectado a través de un cable USB al ordenador.
El instrumento es un colorímetro o espectrofotómetro que puede medir el color de los parches que se muestran en pantalla.
El programa de perfilación ofrece en pantalla una serie de colores característicos representar, por ejemplo, una serie de tonos rojos
(0,0,0), (51,0,0), (102,0,0), (153,0,0), (204,0,0), (255,0,0),
Además de una serie de tonos verdes
(0,010), (0,125,0), (0,25),
Una serie de tonos azules
(0,0,0), (0,0,51), (0,0,102), (0,0,153), (0,0,204), (0,0,255)
Y una serie de tonos grises
(0,0,0), (51,51,51), (102 102 102), (153 153 153), (204 204 204), (255 255 255).
El software de perfilado sabe exactamente qué color se muestra en la pantalla, por ejemplo un tono rojo (200,0,0). El colorímetro mide este matiz y devuelve el valor medido al software a través del cable USB, por ejemplo (190.0.0). El software de perfiles compara entonces el tono rojo real (190,0,0) con el tono rojo deseado (200,0,0) y, a partir de él, genera una entrada en el perfil ICC .
Un perfil ICC para la pantalla se crea a partir de numerosos valores medidos y su comparación con el punto de ajuste. Este perfil de color se almacena en la carpeta de perfiles de la computadora y puede utilizarse como un perfil estándar para el monitor.
Cuando se perfila una pantalla, los colores individuales de la pantalla se miden usando un colorímetro y se comparan con los valores de color nominales. El perfil de corrección individual se genera a partir de las diferencias para los valores medidos individuales.
Las herramientas profesionales de calibración de pantalla permiten la creación de perfiles de pantalla individuales de modo que se puede conmutar entre varios perfiles dependiendo de la aplicación. Es importante para la creación de perfiles que el monitor esté en funcionamiento durante al menos media hora, es decir, que ya esté caliente y que el perfil se crea bajo las condiciones de iluminación con las cuales se utiliza. Por ejemplo, si desea procesar imágenes profesionales, debe crear diferentes perfiles para la luz del día y para el trabajo nocturno con luz artificial.
Perfilado de una cámara digital
Muchos usuarios calibran sus pantallas porque ven el resultado inmediatamente después de la calibración. Muchos usuarios también perfilan su impresora, por que finalmente irá al papel lo que ve en la pantalla calibrada. Muchos fotógrafos aficionados ni siquiera pueden imaginar que incluso una cámara digital puede ser calibrada.

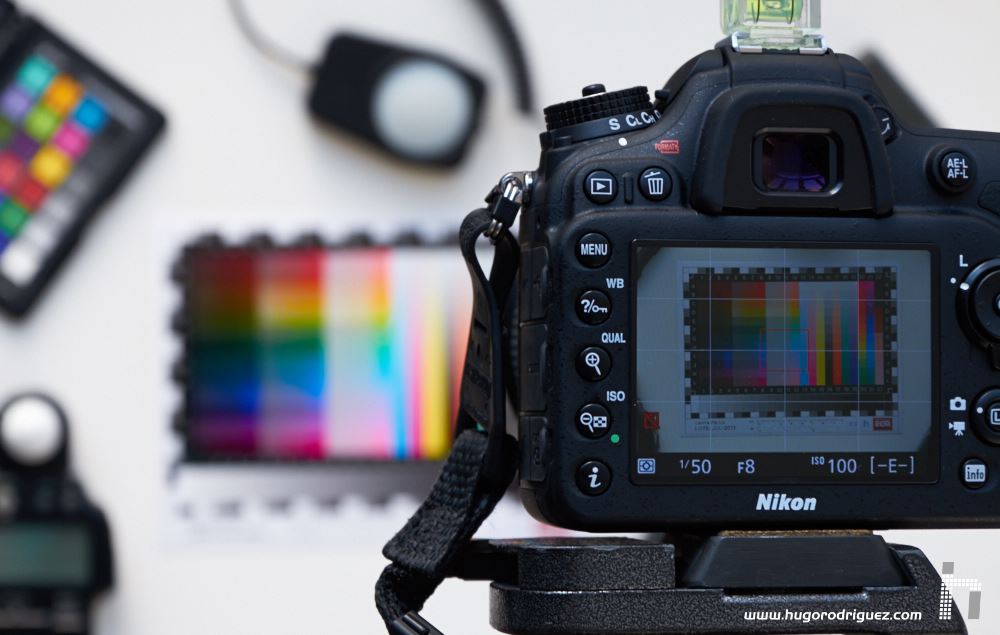

Para calibrar la cámara digital debe utilizarse un patrón (target) de cámara digital para fotografiar. Estos patrones vienen en cartas de referencia para cámara digital y están disponibles en varios tamaños, como un objetivo de bolsillo compacto con 10x13cm y como un objetivo de gran estudio con un tamaño de 17x21cm. También hay un objetivo de cámara digital que consiste en una carta con campos de gris individuales. Estos campos de gris pueden agruparse en una carta con escala de tonos que representan valores de referencia que al capturarlos se almacenan en una tabla asociada. Al fotografiar el objetivo, es importante que no se produzcan reflejos y que el objetivo se ilumina de manera uniforme.
Después de fotografiar el objetivo con la cámara digital, se carga el archivo de imagen (en formato raw) en el software correspondiente.
A continuación, el software compara los valores de color medidos con los valores de referencia en el archivo de referencia pertenecientes al destino y crea un tipo de tabla de errores. A partir de esto se genera el perfil ICC individual para la cámara digital medida.
Este perfil ICC se guarda con un nombre significativo y se usará automáticamente para la corrección en futuras imágenes digitales.
Al calibrar una pantalla para diferentes situaciones de iluminación, el perfilado de una impresora para diferentes papeles / tintas y la calibración de una cámara para diferentes tipos de iluminación, se crean diferentes perfiles para diferentes situaciones de luz en cámaras digitales. Se hace por ejemplo un perfil en el estudio y uno en el exterior.
Por supuesto, la misma conclusión se aplica a las cámaras digitales como en el caso de los escáneres, pantallas e impresoras: no es suficiente con realizar una calibración de cámara digital sólo una vez.
El sensor y la óptica de un cámara están sujetos a fluctuaciones o cambios de calidad con el tiempo, por lo que la recalibración debe realizarse a intervalos regulares.

Módulo de gestión de color, espacios de trabajo y equipos

Hemos visto que cuando perfilamos todos los dispositivos de entrada y salida, estaremos siempre tratando con imágenes de color verdadero, de modo que una posible desviación del color de cámara digital o un monitor mal calibrado, ya no se interpondrán en nuestro camino, hasta ahí bien, pero:
¿Es nuestro dispositivo de salida capaz de reproducir todos los colores contenidos en el archivo de imagen?
En otras palabras:
¿Puede nuestra impresora reflejar en un trozo de papel fotográfico de alta calidad los mismos colores que nuestros ojos ven en la vida real o en el monitor?
Más todavía,
¿Puede una monitor de ordenador 4K con suficiente resolución mostrar colores tan claros que ya no se puede distinguir entre una imagen de ordenador y la realidad?
La respuesta es tajante: NO.
La razón del NO tan claro es que cada dispositivo electrónico técnicamente sólo puede representar un número limitado de colores. Todos los colores representables de un dispositivo de entrada o salida se denominan gama de dispositivo. Los colores que se encuentran fuera del espacio de color del dispositivo no pueden ser detectados o reproducidos por el dispositivo correspondiente.
Cada dispositivo (escáner, cámara digital, monitor, impresora) sólo puede mostrar colores dentro de su espacio de color específico del dispositivo.
En la entrega anterior hemos visto que, el espacio de color de referencia de la CIE representado en un único diagrama de cromaticidad se muestran todos los colores perceptibles para los seres humanos. Que cada espacio de color dependiente de dispositivo ocupa un área del espacio de color de referencia.

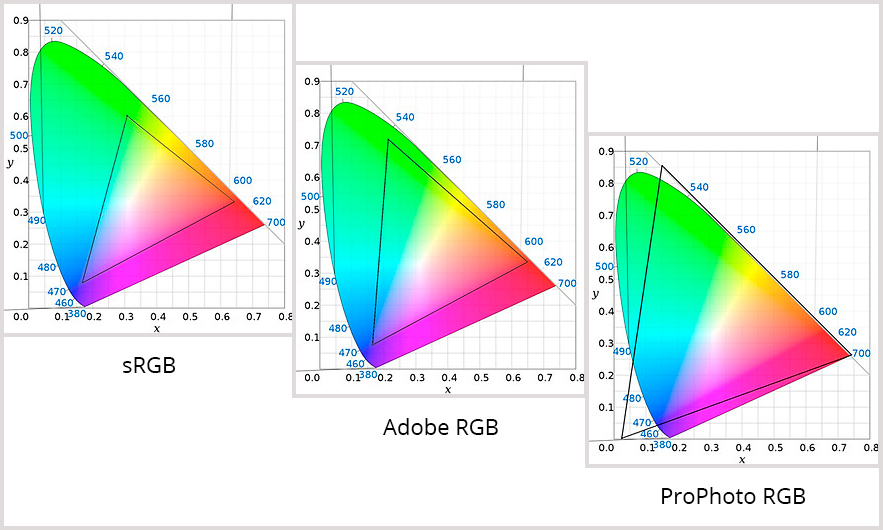

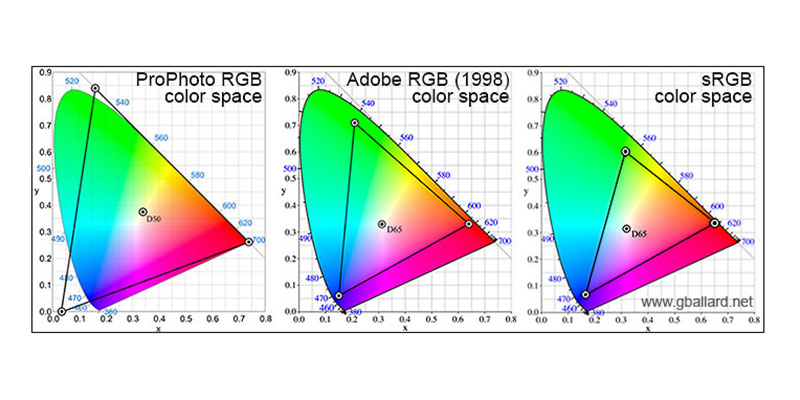

En la figura se puede ver que ProPhoto RGB tiene un espacio de color muy grande y, aún así, solo reconoce 2/3 de todos los colores de laboratorio, también puede observarse que ProPhoto RGB abarca tonos de color que el ojo humano no puede ver, por ejemplo, en el rango de infrarrojos y ultravioletas, (límite del espacio de color ProPhoto RGB fuera del diagrama de laboratorio).
El espacio de color de color Adobe® RGB es un espacio de trabajo puro que se suele utilizar en Adobe® Photoshop®. El espacio de color sRGB es también un espacio de trabajo puro utilizado por cámaras digitales y monitores, como vemos es significativamente más pequeño que el espacio de color Adobe® RGB.
Por último, 2200 Matt Paper, espacio de color para impresión en una prensa convencional o digital, aquí se puede ver claramente que en comparación con una pantalla o cámara puede producir muchos menos colores. De hecho, una impresora en una cadena de proceso digital siempre tiene el menor espacio de color de todos los dispositivos implicados.
El gráfico también ilustra lo que ya sabemos de la práctica: En la naturaleza (diagrama completo) hay muchos más colores de los que podemos capturar con cualquier cámara digital o una película fotográfica + escáner.
Una pantalla puede mostrar mucho menos colores de lo que es posible con un proyector de diapositivas, por ejemplo. Y la gama de colores se vuelve mucho más pequeña cuando imprimimos imágenes en impresoras o máquinas de impresión.
El tamaño del espacio de color disminuye en la naturaleza de la cadena – ojo humano – escáner de película fotográfica – Photoshop® (Adobe® RGB) (sRGB), cámara digital (sRGB).

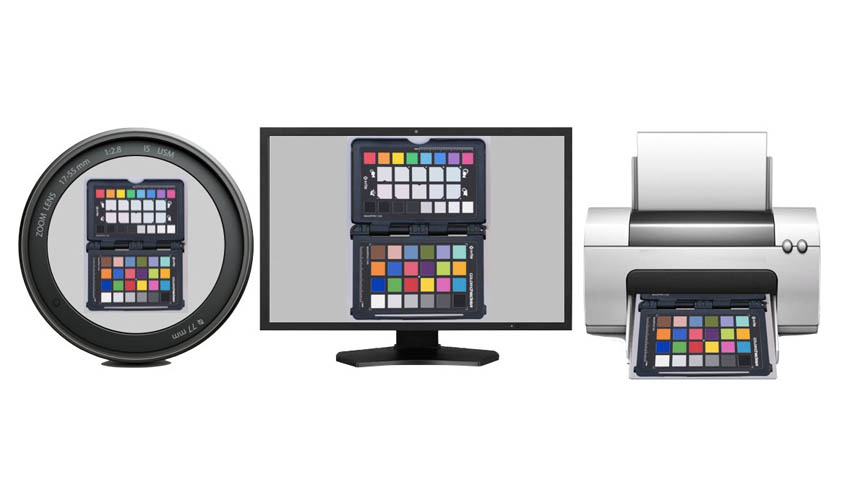

La comparación de los colores de la cámara, la pantalla y la impresora deja claro que, a pesar de los dispositivos calibrados, no es evidente que una imagen en la impresora en color aparezca igual que en la pantalla o en el original. Si los colores que una cámara captura, no se pueden reproducir en una impresora, simplemente se cortan, creando impresiones completamente inútiles.
Así que debe haber algún mecanismo para hacer frente a las diferencias de tamaño entre espacios de color. Y esto nos lleva a un componente central en un sistema operativo, a saber, el módulo de gestión de color (CMM).
El módulo de gestión de color (CMM) es un módulo del sistema operativo que implementa la conversión de esquemas de color a través de perfiles de color.
En los ordenadores Apple, se utiliza un sistema CMM denominado ColorSync, en PCs Windows el ICM (Image Color Matching). Desde Windows Vista, hay un nuevo CMM, el sistema de color de Windows (WCS), pero nunca se ha establecido. Adobe® Photoshop® incluso ofrece su propio sistema de concordancia de colores, a saber, el motor de color de Adobe® (ACE).
¿Qué hace el CMM?
Resumiéndolo mucho, se hace cargo de las conversiones entre espacios y de la asignación de gama y ofrece esto como un servicio a otros softwares individuales, por ejemplo, programas de procesamiento de imágenes o rutinas de controladores.
El procedimiento de cómo convertir se denomina Rendering Intent (intención de renderizado) En programas profesionales de procesamiento de imágenes como Adobe® Photoshop®, la intención de renderizado se puede seleccionar de una lista. Una especificación de conversión simple, mientras que la conversión de una imagen sRGB en tintas CMYK sería el corte de colores no visualizables (con resultados desastrosos para la calidad de imagen) ya mencionado anteriormente.
Una regla de conversión más elaborada sería proyectar fuera del espacio de color objetivo a la línea de límite exterior del espacio de color objetivo; Otra posibilidad sería el colapso de todos los colores en el espacio de color objetivo. El tratamiento detallado del Rendering Intent está fuera del alcance de este artículo.
Además, sobre este asunto también hay abundante literatura muy detallada.
